液控單向閥是依靠控制流體壓力，可以使單向閥反向流通的閥。這種閥在煤礦機械的液壓支護設備中占有較重要的地位。液控單向閥與普通單向閥不同之處是多了一個控制油路K，下面就隨小編看看液控單向閥使用注意事項有哪些，液控單向閥應用是什么，以供大家參考。

當控制油路未接通壓力油液時，液控單向閥就象普通單向閥一樣工作，壓力油只從進油口流向出油口，不能反向流動。當控制油路有控制壓力輸入時，活塞頂桿在壓力油作用下向右移動，用頂桿頂開單向閥，使進出油口接通。若出油口大于進油口就能使油液反向流動。

液控單向閥使用注意事項

(1)必須保證液控單向閥有足夠的控制壓力，絕對不允許控制壓力失壓。應注意控制壓力是否滿足反向開啟的要求。如果液控單向閥的控制引自主系統時，則要分析主系統壓力的變化對控制油路壓力的影響，以免出現液控單向閥的誤動作。

(2)根據液控單向閥在液壓系統中的位置或反向出油腔后的液流阻力(背壓)大小，合理選擇液控單向閥的結構(簡式或復式)及泄油方式(內泄或外泄)。對于內泄式液控單向閥來說，當反向油出口壓力超過一定值時，液控部分將失去控制作用，故內泄式液控單向閥一般用于反向出油腔無背壓或背壓較小的場合;而外泄式液控單向閥可用于反向出油腔背壓較高的場合，以降低最小的控制壓力，節省控制功率。系統若采用內卸式，則柱塞缸將斷續下降發出振動和噪聲。

液控單向閥應用

(1)保持壓力

滑閥式換向閥都有間隙泄漏現象，只能短時間保壓。當有保壓要求時，可在油路上加一個液控單向閥，利用錐閥關閉的嚴密性，使油路長時間保壓。

(2)液壓缸的“支承”

在立式液壓缸中，由于滑閥和管的泄漏，在活塞和活塞桿的重力下，可能引起活塞和活塞桿下滑。將液控單向閥接于液壓缸下腔的油路，則可防止液壓缸活塞和滑塊等活動部分下滑。

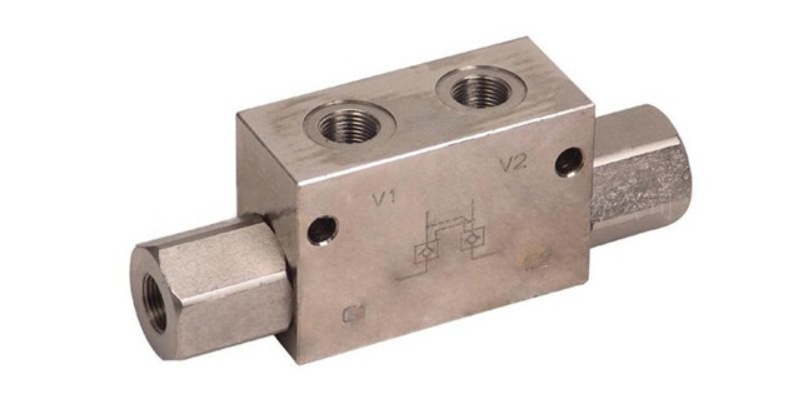

(3)實現液壓缸鎖緊

當換向閥處于中位時，兩個液控單向閥關閉，可嚴密封閉液壓缸兩腔的油液，這時活塞就不能因外力作用而產生移動。

(4)大流量排油

液壓缸兩腔的有效工作面積相差很大。在活塞退回時，液壓缸右腔排油量驟然增大，此時若采用小流量的滑閥，會產生節流作用，限制活塞的后退速度;若加設液控單向閥，在液壓缸活塞后退時，控制壓力油將液控單向閥打開，便可以順利地將右腔油液排出。

(5)作充油閥

立式液壓缸的活塞在高速下降過程中，因高壓油和自重的作用，致使下降迅速，產生吸空和負壓，必須增設補油裝置。液控單向閥作為充油閥使用，以完成補油功能。

(6)組合成換向閥

在設計液壓回路時，有時可將液控單向閥組合成換向閥使用。例如：用兩個液控單向閥和一個單向閥并聯(單向閥居中)，則相當于一個三位三通換向閥的換向回路。需要指出，控制壓力油油口不工作時，應使其通回油箱，否則控制活塞難以復位，單向閥反向不能截止液流。

以上就是關于“液控單向閥使用注意事項有哪些，液控單向閥應用是什么”的有關介紹，如果您還想了解更多的內容，可以關注本站，以便您獲取更多的有關資訊。
