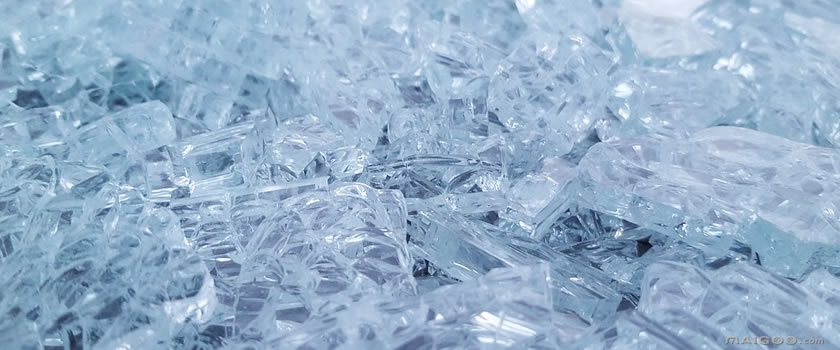

關(guān)于建材知識的詳解：水玻璃為硅酸鈉溶液狀態(tài)，南方多稱水玻璃，北方多稱泡花堿。硅酸鈉在以水為分散劑的體系中為無色、略帶色的透明或半透明粘稠狀液體。固體硅酸鈉為無色、略帶色的透明或半透明玻璃塊狀體。形態(tài)分為液體、固體、水淬三種。理論上稱這類物質(zhì)為“膠體”?，F(xiàn)在，我們一起來了解更多有關(guān)水玻璃的知識。

【關(guān)于建材知識的詳解】

一、水玻璃是什么

水玻璃即硅酸鈉，是由堿金屬氧化物和二氧化硅結(jié)合而成的可溶性堿金屬硅酸鹽材料，又稱泡花堿。其化學(xué)式為R2O·nSiO2，式中R2O為堿金屬氧化物，n為二氧化硅與堿金屬氧化物摩爾數(shù)的比值，稱為水玻璃的模數(shù)。建筑上常用的水玻璃是硅酸鈉(Na2O·nSiO2)的水溶液。

水玻璃的密度：土木工程中常用水玻璃的密度一般為1.36～1.50g/cm3。

水玻璃模數(shù)：水玻璃模數(shù)是水玻璃的重要參數(shù)，一般在1.5-3.5之間，水玻璃模數(shù)越大，固體水玻璃越難溶于水，二氧化硅含量越多，水玻璃粘度增大，易于分解硬化，粘結(jié)力增大。

二、水玻璃的主要成分

水玻璃分為鈉水玻璃和鉀水玻璃兩類，俗稱泡花堿。鈉水玻璃為硅酸鈉水溶液，分子式為Na2O·nSiO2。鉀水玻璃為硅酸鉀水溶液，分子式為 K2O·nSiO2 。土木工程中主要使用鈉水玻璃。當(dāng)工程技術(shù)要求較高時也可采用鉀水玻璃。優(yōu)質(zhì)純凈的水玻璃為無色透明的粘稠液體，溶于水。當(dāng)含有雜質(zhì)時呈淡黃色或青灰色。

水玻璃在水溶液中的含量(或稱濃度)常用密度或者波美度表示。土木工程中常用水玻璃的密度一般為1.36～1.50g/cm3，相當(dāng)于波美度38.4～48.3 。密度越大，水玻璃含量越高，粘度越大。

水玻璃通常采用石英粉(SiO2)加上純堿(Na2CO3)，在1300～1400℃的高溫下煅燒生成固體 ，再在高溫或高溫高壓水中溶解，制得溶液狀水玻璃產(chǎn)品。

三、水玻璃的性質(zhì)

1.粘結(jié)力和強度較高

水玻璃硬化后的主要成分為二氧化硅凝膠和氧化硅，比表面積大，因而具有較高的粘結(jié)力和強度。用水玻璃配制的混凝土的抗壓強度可達(dá)15~40MPa。

2.耐酸性好

由于水玻璃硬化后的主要成分是二氧化硅，它可以抵抗除氫氟酸(HF)、熱磷酸和高級脂肪酸以外的幾乎所有無機和有機酸?？捎糜谂渲扑Ａ退峄炷?、耐酸砂漿、耐酸膠泥等。

3.耐熱性好

硬化后形成的二氧化硅網(wǎng)狀骨架，在高溫下強度下降很小，當(dāng)采用耐熱耐火骨料配制水玻璃砂漿和混凝土?xí)r，耐熱度可達(dá)1000℃。因此水玻璃混凝土的耐熱度，也可以理解為主要取決于骨料的耐熱度。

4.耐堿性和耐水性差

水玻璃加入氟硅酸鈉后，仍不能完全硬化，仍有一定量的水玻璃。由于水玻璃可溶于堿，且溶于水，所以水玻璃硬化后不耐堿、不耐水。為了提高耐水性，可以采用中等濃度的酸對已硬化的水玻璃進行酸性處理。

以上內(nèi)容就是建材知識的相關(guān)講解了，希望能夠?qū)Υ蠹矣兴鶐椭?。除此之外，本網(wǎng)站還將不定時更新相關(guān)資訊，感興趣的朋友可以關(guān)注下!
