整流器用于將交流電轉換為直流電，而逆變器剛好完成與其相反的功能，用于將直流電轉換為交流電，那么什么是逆變器，逆變器工作原理是什么?接下來，小編將為您解讀逆變器工作原理。

什么是逆變器

逆變器(inverter，又稱變流器、反流器，或稱反用換流器、電壓轉換器)是一個利用高頻電橋電路將直流電變換成交流電的電子器件，其目的與整流器相反。可將12V或24V的直流電轉換成230V、50Hz交流電或其它類型的交流電。它由逆變橋、控制邏輯和濾波電路組成。

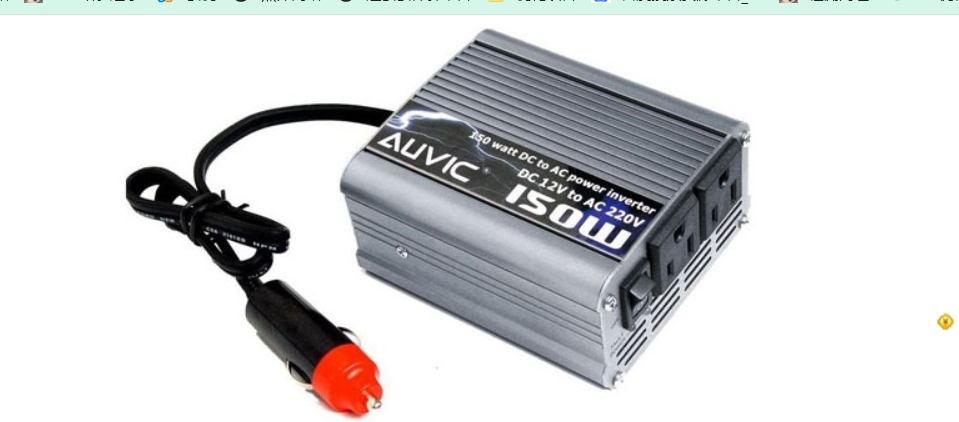

它廣泛適用于空調、家庭影院、電動砂輪、電動工具、縫紉機、DVD、VCD、電腦、電視、洗衣機、抽油煙機、冰箱，錄像機、按摩器、風扇、照明等。在國外因汽車的普及率較高外出工作或外出旅游即可用逆變器連接蓄電池帶動電器及各種工具工作。通過點煙器輸出的車載逆變是20W 、40W 、80W 、120W 到150W 功率規格。再大一些功率逆變電源要通過連接線接到電瓶上。把家用電器連接到電源轉換器的輸出端就能在汽車內使用各種電器。

逆變器工作原理

輸入接口部分：輸入部分有3個信號，12V直流輸入VIN、工作使能電壓ENB及Panel電流控制信號DIM。VIN由Adapter提供，ENB電壓由主板上的MCU提供，其值為0或3V，當ENB=0時，逆變器不工作，而ENB=3V時，逆變器處于正常工作狀態;而DIM電壓由主板提供，其變化范圍在0～5V之間，將不同的DIM值反饋給PWM控制器反饋端，逆變器向負載提供的電流也將不同，DIM值越小，逆變器輸出的電流就越大。

電壓啟動回路：ENB為高電平時，輸出高壓去點亮Panel的背光燈燈管。

PWM控制器：有以下幾個功能組成：內部參考電壓、誤差放大器、振蕩器和PWM、過壓保護、欠壓保護、短路保護、輸出晶體管。

直流變換：由MOS開關管和儲能電感組成電壓變換電路，輸入的脈沖經過推挽放大器放大后驅動MOS管做開關動作，使得直流電壓對電感進行充放電，這樣電感的另一端就能得到交流電壓。

LC振蕩及輸出回路：保證燈管啟動需要的1600V電壓，并在燈管啟動以后將電壓降至800V。

輸出電壓反饋：當負載工作時，反饋采樣電壓，起到穩定I逆變器電壓輸出的作用。

一、逆變電路

在逆變器的工作過程中，逆變電路起到了最關鍵的作用(將直流電轉換為三相交流電)，在逆變電路的工作過程中，逆變橋又完成了關鍵的功能。逆變橋通過掌控其上橋、下橋功率開關器件的導通或斷開狀態，使得在輸出端U、V、W三相上得到相位互差120°的三相交流電。

二、控制電路

雖說在逆變器的工作過程中逆變電路起到關鍵作用，但仍離不開控制電路的控制，沒有控制電路的逆變器就如沒有大腦的人類一樣，空有軀殼，沒有思想。控制電路用于向各模塊發送指令并控制其協調運作。

三、濾波電路

逆變器的最終目的是要輸出交流電信號，其要保證輸出信號是所需信號且不失真，因此在逆變器中加入濾波電路。濾波電路在逆變器中主要做善后工作，用于濾除不需要的信號，抑制最終輸出信號中噪聲和干擾信號的出現。
