阻燃材料是能夠抑制或者延滯燃燒而自己并不容易燃燒的材料，廣泛應(yīng)用于服裝、石油、化工、冶金、造船、消防、國(guó)防等領(lǐng)域。阻燃材料主要有有機(jī)和無(wú)機(jī)，鹵素和非鹵。有機(jī)是以溴系、氮系和紅磷及化合物為代表的一些阻燃劑，無(wú)機(jī)主要是三氧化二銻、氫氧化鎂、氫氧化鋁，硅系等阻燃體系。下面就和小編一起來(lái)了解一下阻燃材料的等級(jí)及阻燃材料有哪些特性吧。

阻燃材料的制品主要可分為阻燃織物、阻燃化學(xué)纖維、阻燃塑料、阻燃橡膠、防火涂料、阻燃木質(zhì)材料及阻燃紙、無(wú)機(jī)不燃填充材料等7大類。

阻燃材料等級(jí)

UL94阻燃等級(jí)共有12種：HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、HBF、HF-1、HF-2.

可燃性UL94等級(jí)是應(yīng)用最廣泛的塑料材料可燃性能標(biāo)準(zhǔn)。它用來(lái)評(píng)價(jià)材料在被點(diǎn)燃后熄滅的能力。根據(jù)燃燒速度、燃燒時(shí)間、抗滴能力以及滴珠是否燃燒可有多種評(píng)判方法。每種被測(cè)材料根據(jù)顏色或厚度都可以得到許多值。當(dāng)選定某個(gè)產(chǎn)品的材料時(shí)，其UL等級(jí)應(yīng)滿足塑料零件壁部分的厚度要求。UL等級(jí)應(yīng)與厚度值一起報(bào)告，只報(bào)告UL等級(jí)而沒(méi)有厚度是不夠的。

塑料阻燃等級(jí)由HB，V-2.V-1向V-0逐級(jí)遞增：

1、HB：UL94標(biāo)準(zhǔn)中最底的阻燃等級(jí)。要求對(duì)于3到13 毫米厚的樣品，燃燒速度小于40毫米每分鐘;小于3毫米厚的樣 品，燃燒速度小于70毫米每分鐘;或者在100毫米的標(biāo)志前熄滅。

2、V-2：對(duì)樣品進(jìn)行兩次10秒的燃燒測(cè)試后，火焰在60秒內(nèi)熄滅?？梢杂腥紵锏粝?。

3、V-1：對(duì)樣品進(jìn)行兩次10秒的燃燒測(cè)試后，火焰在60秒內(nèi)熄滅。不能有燃燒物掉下。

4、V-0：對(duì)樣品進(jìn)行兩次10秒的燃燒測(cè)試后，火焰在30秒內(nèi)熄滅。不能有燃燒物掉下。

UL1581中的電纜燃燒方式：

1、VM-1：垂直燃燒測(cè)試(UL電線阻燃等級(jí))

2、FT1：垂直燃燒測(cè)試;

3、FT2：水平燃燒測(cè)試;

4、FT4：垂直燃燒測(cè)試;

5、FT6：水平燃燒和煙熏測(cè)試。(FT類的燃燒等級(jí)是CSA標(biāo)準(zhǔn)的電纜線燃燒等級(jí))

以上級(jí)別中：VM-1與FT1同一個(gè)等級(jí)。FT2最容易通過(guò)，等級(jí)最低。(FT6>FT4>FT1>FT2)。

阻燃材料特性

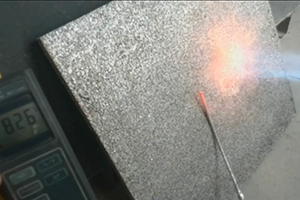

新型綠色環(huán)保阻燃材料特性

1、高阻燃、低發(fā)煙。氧指數(shù)可達(dá)56%，煙密度小于5.1200℃不燃燒，遇火只碳化無(wú)滴落物。

2、絕緣性好，導(dǎo)熱系數(shù)低。酚醛泡沫材料是由“密閉式小氣泡”組成，能良好阻斷溫度形成的熱對(duì)流現(xiàn)象。其導(dǎo)熱系數(shù)為0.02～0.03w/mk,達(dá)到節(jié)約能源的目的。

3、耐候性穩(wěn)定，耐熱性較高。酚醛保溫發(fā)泡材料使用溫度為-60℃～150℃， 尺寸穩(wěn)定,不吸水，抗老化，使用壽命長(zhǎng)。

4、無(wú)氟發(fā)泡，無(wú)毒無(wú)味，是綠色環(huán)保建材。發(fā)泡過(guò)程不使用氟氯碳化物，配比合理，反應(yīng)完全，形成的化合物無(wú)殘留毒物，無(wú)任何氣味，耐酸耐堿，對(duì)于酸性堿性具有良好的抵抗性。

電纜阻燃材料

由于電纜老化而導(dǎo)致短路、自燃等原因引起的電氣火災(zāi)事故日趨頻繁，造成的損失日益嚴(yán)重。而電纜阻燃材料對(duì)于電纜的防火性能都有較大的影響。

電纜阻燃材料是在以基體聚合物(或稱樹(shù)脂)為主體，加入增塑劑、熱穩(wěn)定劑、潤(rùn)滑劑、抗氧化劑、抗紫外線劑等的體系中增加了阻燃成分，從而起到阻止材料被引燃和抑制火焰?zhèn)鞑サ淖饔谩?

電纜阻燃材料材料主要分為含鹵阻燃材料和無(wú)鹵阻燃材料。

含鹵阻燃材料

由于在燃燒受熱時(shí)發(fā)生分解放出鹵化氫，鹵化氫能夠捕捉活性自由基HO根，從而使材料的燃燒延緩或熄滅，達(dá)到阻燃的目的。常用的有聚氯乙烯、氯丁橡膠、氯磺化聚乙烯、乙丙橡膠等材料。

低煙低鹵阻燃材料

主要針對(duì)聚氯乙烯和氯磺化聚乙烯兩種材料而言。在聚氯乙烯的配方中加入CaCO3和A(lOH)3.硼酸鋅及MoO3可以減少阻燃聚氯乙烯的HCL釋放量和發(fā)煙量，從而提高材料阻燃性，減少鹵素、酸霧、煙霧的排放量，但可能使氧指數(shù)稍有下降。當(dāng)添加劑用量較大時(shí)，也會(huì)使材料的機(jī)械性能和電性能有所下降。

無(wú)鹵阻燃材料

聚烯烴是無(wú)鹵材料，由碳?xì)浠衔锝M成，在燃燒時(shí)分解出二氧化碳和水，不產(chǎn)生明顯的煙霧和有害氣體。聚烯烴主要包括聚乙烯(PE)、乙烯—醋酸烯聚物(E-VA)。這些材料本身并不具有阻燃性，需要添加無(wú)機(jī)阻燃劑和磷系列阻燃劑，才能加工成實(shí)用的無(wú)鹵阻燃材料。為了改善聚烯烴的表面活性，可在配方中加入表面活性劑;或者在聚烯烴中混入含有極性基團(tuán)的聚合物進(jìn)行共混，從而提高阻燃填充劑的用量，改善材料的機(jī)械性能和加工性能，同時(shí)獲得較好的阻燃性。

PC阻燃材料

聚碳酸酯(Polycarbonate)，縮寫為PC，是一種無(wú)色透明的無(wú)定性熱塑性材料，廣泛應(yīng)用于電子電氣、建筑、包裝、醫(yī)療器械、光學(xué)儀器、交通運(yùn)輸?shù)阮I(lǐng)域，并迅速向航空、航天、計(jì)算機(jī)等領(lǐng)域發(fā)展。

阻燃PC的阻燃原理就是催化PC在燃燒時(shí)的成炭，從而達(dá)成阻燃的目的。目前PC用阻燃劑有四溴雙酚A(TBBPA)、十溴二苯醚(DBDPO)、聚二溴苯醚(PDBPO)、十四溴二苯氧基苯(DBDPOB)等。

PC阻燃材料性能

聚碳酸酯(PC)具有突出的沖擊性能、透明性、尺寸穩(wěn)定性，優(yōu)良的力學(xué)性能和電性能，較高的玻璃化轉(zhuǎn)變溫度(140-150℃)、熱變形溫度(132-138℃)，以及較寬的使用溫度范圍(-60-120℃)。同性能接近的聚甲基丙烯酸甲酯相比，聚碳酸酯的耐沖擊性能好，折射率高，加工性能好。聚碳酸酯(PC)耐酸，耐油，但不耐強(qiáng)堿。

以上就是小編為大家分享的阻燃材料的等級(jí)及阻燃材料有哪些特性就先介紹到這里了，希望對(duì)大家有所幫助。相信大家看完上文，對(duì)阻燃材料也有了更多的了解。如果想要了解更多相關(guān)知識(shí)，請(qǐng)繼續(xù)關(guān)注本站，本站后續(xù)將為大家呈現(xiàn)更多建材內(nèi)容。
